Das DIATHEK-System ist rund um die Projektion der hochauflösenden Dias in einem großen Vorführraum auf einer strahlend hellen Leinwand und einen Raum, erfüllt mit dem Sound zur Diashow, aufgebaut. Das zentrale Anwendungsmodul ist Diashow. Die Anwendung macht genau das, was der Name vermuten lässt – die Diashow.



In der Anlauflogik wird eine Diashow nicht unbedingt in DIA-SHOW erstellt, sondern nur noch weiter bearbeitet. Andere Module werden vorrangig und im Workflow früher genutzt.

DIA-SHOW dient der übersichtlichen Programmierung und Ablaufsteuerung von Diashows auf unterschiedlichen Endgeräten und stellt die hardwaremäßige Schnittstelle zu den Diaprojektoren und anderen angeschlossenen Endgeräten zur Verfügung. Damit ist DIA-SHOW eine der zentralen Anwendungen und für die Multimediapräsentation das wichtigste Modul.



Programmstart und Datenbank Aufruf

Die Domäne SHOW DSD einer Diashow definiert Zugriff auf einzelne Diashow Dateien als Schlüsselzugang. Jede Diashow ist in einer eigenen Datei mit der Endung DSD abgespeichert. Der Zugang zu den Daten in den Karteikarten geschieht über einen in DIATHEK einheitlich gestalteten „Datei laden„-Dialog.



Der Zugang zur Domäne SHOW DSD erfolgt über:

• Menüaufruf im DIATHEK-Startmenü
• direkter Programmaufruf
• einheitliches Navigationsmenü innerhalb der Menüleiste



Arbeitsbildschirm mit Zentralfunktionen

Die Arbeitsbildschirme in DIATHEK sind alle nach einem einheitlichen Schema aufgebaut und so fällt der schnelle Wechsel zwischen den Anwendungen sehr einfach. In  der Domäne SHOW DSD ist das zentrale Arbeitsobjekt die Abfolge an Steuerbefehlen für die Diashow in alphanumerischer Folge.

Die Ablauffolge wird in einzelnen Befehlszeilen definiert. Jede Zeile hat alle Daten für die Abarbeitung der Steuerbefehle an die Schnittstelle.

Jede Zeile entspricht einem abgeschlossenen Befehlssatz in der gesamten Programmablauflogik.

Weiterhin befinden sich Statusfenster für die effiziente Bedienung der Anwendung.

• Meldungsfenster während der Präsentation als Information an den Bediener
• Zeitfenster zeigt zu jedem Zeitpunkt den Zeitpunkt in der gesamten Ablauflogik
  • In der Programmierung, die Zeit bis zum Start der Zeile
  • In der Präsentation, die abgelaufene Zeit der Diashow und der Counter bis zum Ende des Befehlssatzes in dieser Zeile
• Bandfenster steuert den angeschlossenen oder virtuellen Recorder mit dem Soundtrack. Dazu wird die Angabe im Zeitfenster in eine rechnerische Stellung des Bandzählwerkes umgerechnet. Aus der Schnittstelle erfolgt die Rückmeldung der realen Stellung des Bandzählwerkes. Der Bediener kann nun etwaige Abweichungen zur Laufzeit korrigieren und so Soll und Ist wieder zusammenführen, und für den Betrachter kann eine hinreichend genaue Synchronisierung von Bild und Musik erreicht werden.
• Statusfenster zeigt die Tastaturkürzel für die verfügbaren Steuerungsbefehle. Während der Präsentation wird hier der Zustand der angeschlossenen Projektoren mit ihren Helligkeiten und Stellungen im Magazin angezeigt. Der Bediener kann so während der Präsentation das Funktionieren der Überblendeinheit kontrollieren.



Dateninhalt und Funktion

Die Befehlszeile der DSD-Datei wird mit folgenden Daten beschrieben und definiert:

• Satznummer
• Diaprojektor A oder B
• Dianummer (im angesprochenen Diaprojektor)
• Befehl aus dem definierten Befehlssatz
• Parameterangabe des Befehls in Zehntel Sekunden
• Zeitfunktion des Befehls in Zehntel Sekunden
• Hoch-Quer-Information aus dem zugehörigen DAD-Datensatz
• Importierte Beschreibung des Dias (aus DIA-MAGAZIN)
  • Dianummer aus dem DMD-Datensatz, des Dias an der angesprochenen Magazinstelle
  • Beschreibungstext aus dem DMD-Datensatz des Dias an der angesprochenen Magazinstelle

Datenstruktur

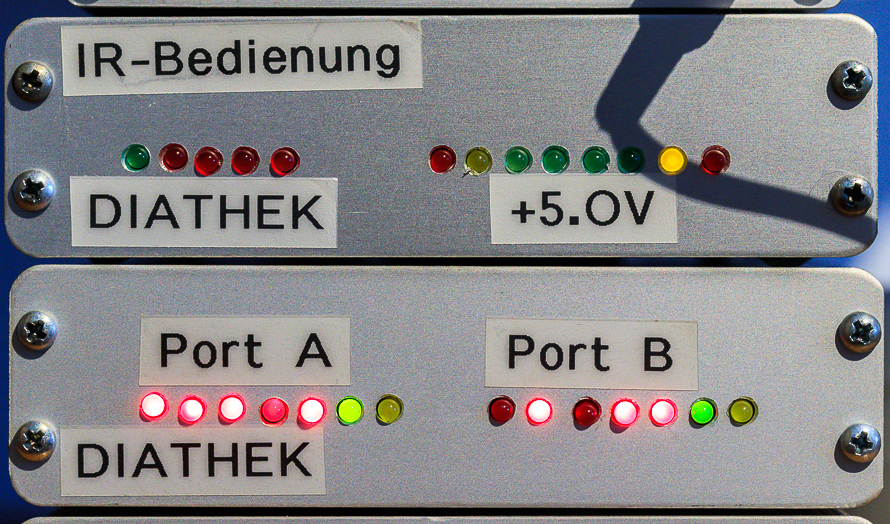

Die Anwendung DIA-Show verbindet die Anwendung mit der externen Steuerungselektronik über die eingebauten Systemschnittstellen. Für die Anbindung der Elektronik wird die parallele Schnittstelle in Form des LPT1-Ports (Centronics-Schnittstelle) verwendet.

Über diese Schnittstelle werden alle Steuerbefehle an die Elektronik übertragen und die Statusmeldungen aus der Elektronik und den angebundenen Geräten zurück in die Anwendungslogik geführt. Über die Schnittstellen sind folgende Geräte mit angebunden:

• Steuerungselektronik
• AV-Recorder mit der Tape-Steuerung
• Digitales Bandzählwerk im AV-Recorder
• IR-Fernbedienung



Prozesse und Abläufe

Die umfangreiche Programmfunktion unterstützt den Anwender im gesamten Erstellungsprozess der DIA-Show mit entsprechend hochwertigen Entscheidungs- und Unterstützungsfunktionen. Eine wichtige Funktion ist die logische Kontrolle der DIA-Show als logische Zeitfehler. Je größer die Sprünge im DIA-MAGAZIN sind, desto mehr Zeit wird für das Anfahren des gewünschten Dias erforderlich. Dies kontrolliert die Ablauflogik auf Erfüllung der Standards. So werden Störungen während der Präsentation verringert.
