Die Bestandteile für eine neue Form der multimedialen Überblendtechnik waren verfügbar und überschaubar zu beschaffen. Der Markt ermöglichte die unterschiedlichsten Einzel- und Gesamtsysteme für damals zeitgemäße Überblendprojektionen. Diese Systeme hatten eine spezifische Komplexität im Aufbau, in der Bedienung, und in der Anwendung und gestatteten entweder mehr oder weniger kreative Möglichkeiten.
DIATHEK-System wird selbst entwickelt und gebaut
Hier war Platz und Raum für eine eigene Entwicklung an Hard- und Software, um ein eigenes Gesamtsystem zu schaffen. Die Erwartung war nicht, dass die Eigenentwicklung wesentlich günstiger wird als der Kauf, dafür schafft diese den Zugang zu Wissen und Erkenntnis über diese damals noch in den Kinderschuhen steckende Elektronik und Digitalisierung.
Programmierung des Diashow Ablaufs
Der zeitliche Ablauf der Diashows wird rein Digital als Abfolge von einzelnen Steuerbefehlen auf der Zeitachse und Abfolge der einzelnen Dias programmiert. Die Möglichkeiten der Digitaltechnik vereinfacht die Erstellung und Feinabstimmung der Diashow ganz wesentlich. Das Programmsystem ist mit Turbo Pascal 7.0 auf Grundlage von MS-DOS erstellt worden. Die DIATHEK Programme sind auch heute noch auf modernen Systemen lauffähig, sofern die Schnittstellen (Parallel Port) verfügbar sind.
Steuerung der Diaprojektoren
Die Diaprojektoren werden direkt mit dem PC/Notebook verbunden und über das System DIATHEK direkt mit entsprechenden Steuerungsbefehlen und der digitalen Umsetzung in die analoge Elektronik gesteuert. Die Helligkeiten und Transportbefehle werden auf der Zeitachse in Echtzeit über die parallele Schnittstelle (Druckerport LPT1) übermittelt und elektronisch umgesetzt.
Integration im Gesamtsystem
Das DIATHEK-Gesamtsystem besteht aus mehreren Komponenten. Alle Systembestandteile werden in Echtzeit gesteuert, und überwacht und der störungsfreie Programmablauf wird sichergestellt. Über die Schnittstellensysteme werden auch Rückmeldungen an den PC zurückgegeben und können damit vom Fotografen gezielt beeinflusst werden.
Die Software Komponenten von DIATHEK

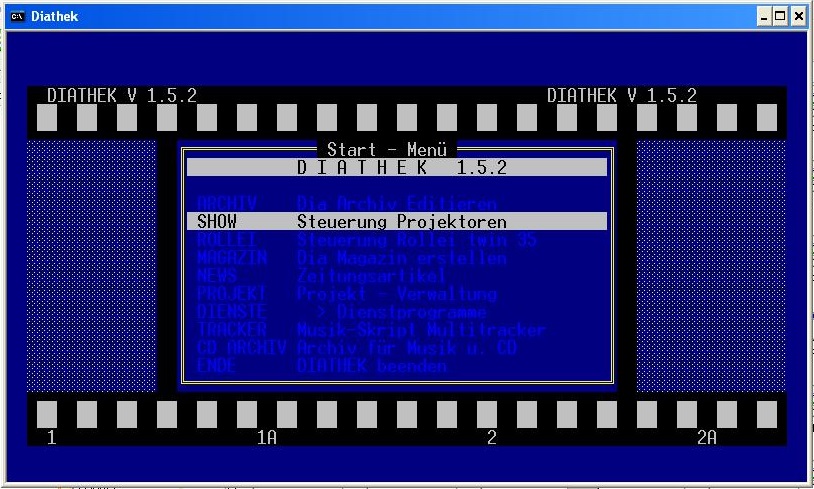

DIATHEK
DIATHEK stellt eine einfache Bedienumgebung für alle anderen Programme zur Verfügung und vereinfacht das schnelle Wechseln der Domäne im komplexen Ablauf der Erstellung einer Multivisionsshow. Ein einheitlicher Programmrahmen und gemeinsame DIENST-Programme erleichtern das Arbeiten in DIATHEK.

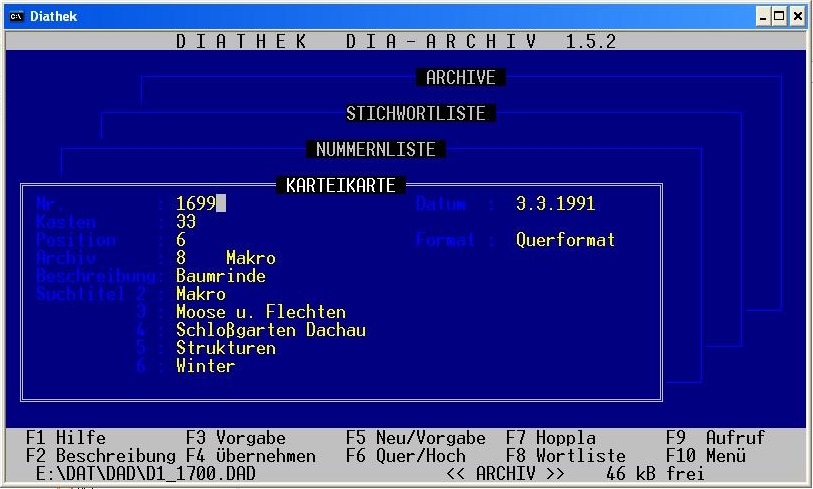

DIA-Archiv DAD
Eines der ersten Datenobjekte (Domänen) war eine alphanumerische Bilddatenbank, in welcher alle registrierten Dias mit einer eindeutigen Nummer (handschriftlich auf dem Diarahmen) beschriftet wurden. Die beschreibenden Merkmale des Días werden in der Dia-Archiv-Datenbank (DAD) erfasst und verwaltet.
DIA-Show DSD
DIA-SHOW dient der übersichtlichen Programmierung und Ablaufsteuerung von Diashows auf unterschiedlichen Endgeräten und stellt die hardwaremäßige Schnittstelle zu den Diaprojektoren und anderen angeschlossenen Endgeräten zur Verfügung. Damit ist DIA-SHOW eine der zentralen Anwendungen und für die Multimedia-Präsentation das wichtigste Modul.
DIA-Rollei DRD
Die Domäne ROLLEI DRD dient der übersichtlichen Programmierung und Ablaufsteuerung von Diashows auf unterschiedlichen Endgeräten und stellt die hardwaremäßige Schnittstelle zu den Diaprojektoren und anderen angeschlossenen Endgeräten zur Verfügung. Damit ist die Domäne ROLLEI DRD eine der zentralen Anwendungen und für die Multimedia-Präsentation das wichtigste Modul.

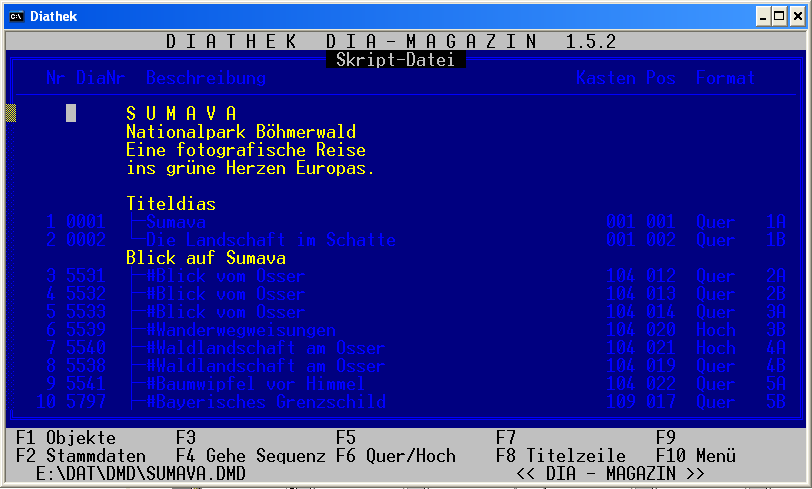

DIA-Magazin DMD
Die Einsammlung und Positionierung der Dias in den beiden Magazinen (im Falle von zwei Überblend Projektoren) ist ein komplexer Ablauf, der von keiner handelsüblichen Software unterstützt wurde. Grund genug hier eine integrierte Gesamtlösung zu schaffen.
- Das erste Dia in der Show kommt auf Platz 001 im Magazin A.
- Das zweite Dia in der Show kommt auf Olatz 001 im Magazin B.
DIA-Tracker DTD
Aus der Inhaltsbeschreibung der Diashow wird inhaltliche Struktur immer weiter aufgeplant und in einzelnen Themenabschnitte detailliert. Alle Planungsschritte werden Schritt für Schritt in der Anwendungsumgebung der Domäne TRACKER DTD dokumentiert.

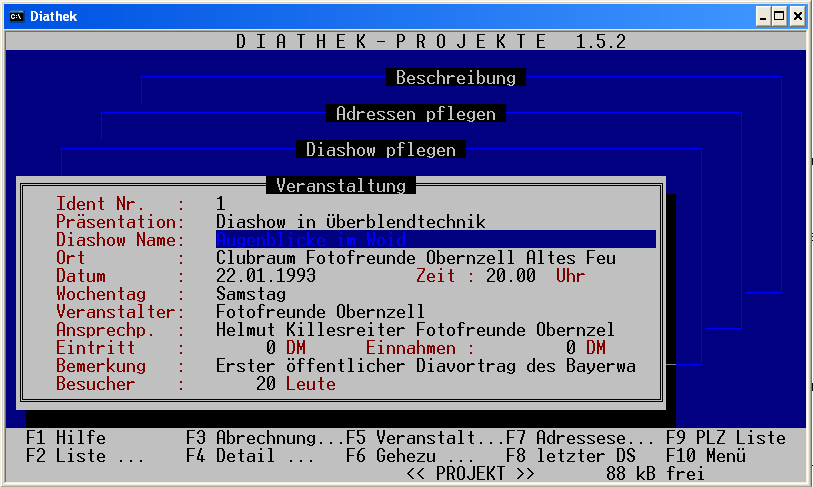

DIA-Projekte
Der Beginn liegt in der Domäne PROJEKTE DPD. Hier wird die neue Multivisions-Show mit einem Titel und einer Inhaltsbeschreibung versehen. In dieser Domäne werden Projekte in Form von verkauften Diashows mit allen Daten zum Kunden, den Ansprechstellen, allen Adressen und dem Überblick über alle Vereinbarungen dokumentiert.
CD-Archiv DPD
Eine Multivisions-Show braucht einen Soundtrack, dieser braucht Musikmaterial zur thematisch passenden Untermalung der Bildergeschichten. Die Domäne PHONO DPD hilft bei der Auswahl der richtigen Musik nach Länge und Musikstil.
